Dp -Cell چیست ؟
نحوه کار dp- cell :
Dp:differential pressure

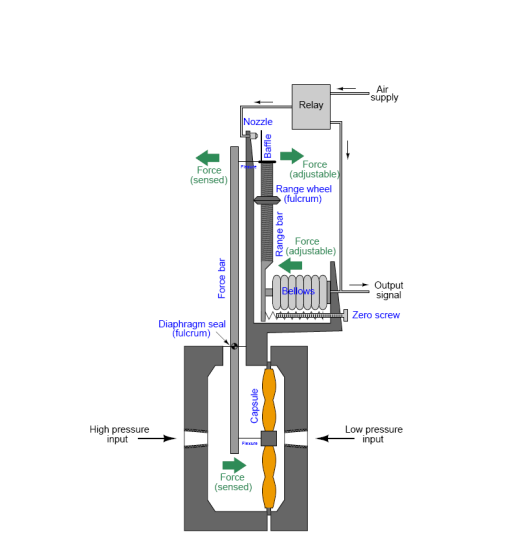

طبق شکل بالا زمانی که مقدار فشار تفاضلی (ΔP >0) مثبت باشد یا به عبارتی High pressure > Low pressure باشد در این صورت کپسول به صورت C خواهد شد .
>> از آنجایی که بیشترین تغییرات در مرکز کپسول بوده است ( مرکز کپسول : محل اتصال به force bar ) ، با جابه جا شدن آن همانند یک الاکلنگ عمودی عمل میکند بدین منظور که اگر به دلیل تغییر شکل کپسول به سمت راست این force bar حرکت کند ، قسمت بالا که به Baffle متصل میباشد به سمت چپ خواهد رفت . و به این صورت نازل به baffle نزدیک میشود .
با نزدیک شدن نازل به بافل ، میزان افزایشی فشاردرون نازل را مشاهده خواهیم کرد که افزایش خواهد یافت در نتیجه فشار ورودی به Relay نیز افزایش می یابد در نتیجه فشار(هوا ) خروجی نیز به طور چشم گیری تقویت می باید ( Relay : pneumatic amplififer )
هوای خروجی از Relay به Bellows منتقل می شود و سبب منبسط شدن آن میشود و در نهایت قسمت پایین range bar به چپ و قسمت بالای Range bar ّ به راست حرکت خواهد کرد . بنابراین فاصله ی Baffle و Nazzle به اندازه ی قبل باز خواهد گشت .
با طور کلی میتوان عملیات بالا را به صورت زیر خلاصه نمود
if Δp>0 => Baffle , left =>Bellows, left =>Baffle, right
همچنین به طور عکس نیز داریم :
if Δp<0 => Baffle , right =>Bellows, right=>Baffle, left
